Kali ini kita akan membahas mengenai monitoring prometheus dengan visualisasi grafana.

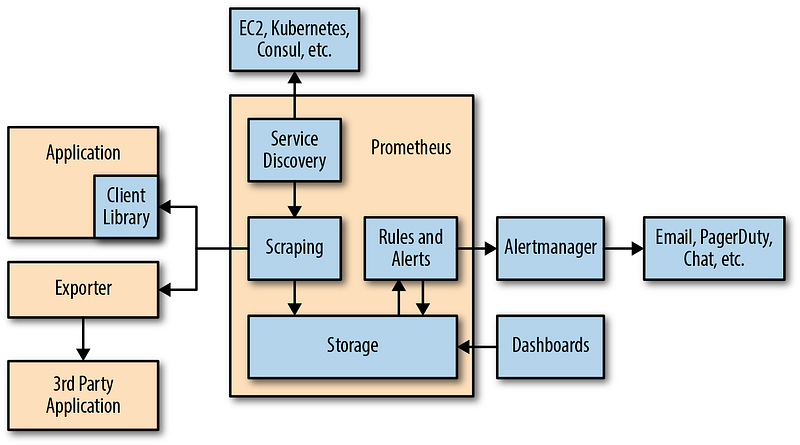

Apa itu prometheus ?
Prometheus adalah open source, sistem monitoring berbasis metrics. Prometheus mudah di gunakan serta memiliki model data yang powerful dan bahasa query yang dapat menganalisa aplikasi dan infrastruktur yang kita miliki.
Dengan format text yang sederhana membuatnya lebih mudah untuk mengekspos metrik ke prometheus.
Apa itu node exporter ?
Eksporter adalah perangkat lunak yang di gunakan tepat di samping aplikasi yang ingin diperoleh metriknya. Eksporter menerima permintaan dari Prometheus, mengumpulkan data yang diperlukan dari aplikasi, mengubahnya menjadi format yang benar, dan kemudian mengembalikannya sebagai respons terhadap Prometheus.
Apa itu Grafana ?
Grafana adalah alat yang populer untuk membuat dashboard untuk berbagai sistem pemantauan dan non monitor, termasuk Graphite, InfluxDB, Elasticsearch, dan PostgreSQL. Ini adalah salah satu tools yang dapat digunakan untuk membuat dashboard saat menggunakan Prometheus.
Sekarang kita akan menginstall node exporter, prometheus dan grafana.
Kebutuhan :
- Node monitoring: node-monitoring (ip: 10.67.67.30, OS: Centos 7)
- Node container: node-container (ip: 10.67.67.31, OS: Centos 7)
Lakukan pada node containerJika menggunakan firewall, buka port 9100 terlebih dahulu
1
2
# firewall-cmd --zone=public --permanent --add-port=9100/tcp
# firewall-cmd --reload
1
2
3
4
5
# cd /opt
# wget https://github.com/prometheus/node_exporter/releases/download/v0.18.1/node_exporter-0.18.1.linux-amd64.tar.gz
# tar xvfz node_exporter-0.18.1.linux-amd64.tar.gz
# ./node_exporter --help
# ./node_exporter
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
...
INFO[0000] - netstat source="node_exporter.go:104"
INFO[0000] - nfs source="node_exporter.go:104"
INFO[0000] - nfsd source="node_exporter.go:104"
INFO[0000] - pressure source="node_exporter.go:104"
INFO[0000] - sockstat source="node_exporter.go:104"
INFO[0000] - stat source="node_exporter.go:104"
INFO[0000] - textfile source="node_exporter.go:104"
INFO[0000] - time source="node_exporter.go:104"
INFO[0000] - timex source="node_exporter.go:104"
INFO[0000] - uname source="node_exporter.go:104"
INFO[0000] - vmstat source="node_exporter.go:104"
INFO[0000] - xfs source="node_exporter.go:104"
INFO[0000] - zfs source="node_exporter.go:104"
INFO[0000] Listening on :9100 source="node_exporter.go:170"

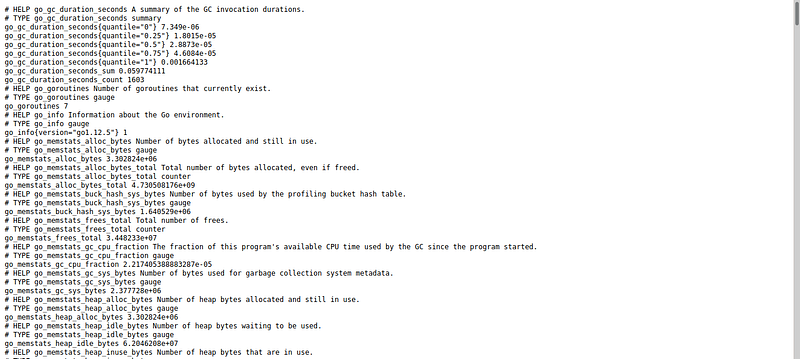

Akses browser http://10.67.67.31:9100/metrics :
Membuat node exporter sebagai service
1
2
3
4
5
6
7
8
9
10
11
# vi /etc/systemd/system/node_exporter.service
[Unit]
Description=Node Exporter
[Service]
User=root
ExecStart=/opt/node_exporter-0.18.1.linux-amd64/node_exporter
[Install]
WantedBy=default.target
Menjalankan servis node exporter
1
2
3
4
5
# systemctl daemon-reload
# systemctl enable node_exporter.service
# systemctl start node_exporter.service
# systemctl status node_exporter.service
# journalctl -u node_exporter
Instalasi PrometheusLakukan di node-monitoring
jika menggunakan firewall buka port 9090 terlebih dahulu
1
2
# firewall-cmd --zone=public --permanent --add-port=9090/tcp
# firewall-cmd --reload
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
# cd /opt
# wget https://github.com/prometheus/prometheus/releases/download/v2.10.0/prometheus-2.10.0.linux-amd64.tar.gz
# tar xvfz prometheus-2.10.0.linux-amd64.tar.gz
# cd prometheus-2.10.0.linux-amd64
# vi config.yml
global:
scrape_interval: 15s
evaluation_interval: 15s
scrape_configs:
- job_name: 'prometheus'
static_configs:
- targets: ['10.67.67.30:9090']
- job_name: 'node'
static_configs:
- targets: ['10.67.67.31:9100']
Cek konfigurasi prometheus
1
2
# ./promtool check config config.yml
# ./prometheus --web.listen-address 10.X0.X0.21:9090 --config.file /opt/prometheus-2.10.0.linux-amd64/config.yml
Membuat prometheus sebagai servis
1
2
3
4
5
6
7
8
9
10
11
# vi /etc/systemd/system/prometheus_server.service
[Unit]
Description=Prometheus Server
[Service]
User=root
ExecStart=/opt/prometheus-2.10.0.linux-amd64/prometheus --web.listen-address 10.X0.X0.21:9090 --config.file /opt/prometheus-2.10.0.linux-amd64/config.yml
[Install]
WantedBy=default.target
Jalankan prometheus
1
2
3
4
5
# systemctl daemon-reload
# systemctl enable prometheus_server.service
# systemctl start prometheus_server.service
# systemctl status prometheus_server.service
# journalctl -u prometheus_server
Install Grafana di node-monitoringJika menggunakan firewall buka port 3000
1
2
# firewall-cmd --zone=public --permanent --add-port=3000/tcp
# firewall-cmd --reload
1
2
3
4
5
# cd /opt
# wget https://dl.grafana.com/oss/release/grafana-6.2.5.linux-amd64.tar.gz
# tar -zxvf grafana-6.2.5.linux-amd64.tar.gz
# cd grafana-6.2.5
# ./bin/grafana-server -homepath /opt/grafana-6.2.5 web
Membuat grafana sebagai servis
1
2
3
4
5
6
7
8
9
10
11
# vi /etc/systemd/system/grafana.service
[Unit]
Description=Grafana
[Service]
User=root
ExecStart=/opt/grafana-6.2.5/bin/grafana-server -homepath /opt/grafana-6.2.5/ web
[Install]
WantedBy=default.target
Jalankan grafana:
1
2
3
4
5
# systemctl daemon-reload
# systemctl enable grafana.service
# systemctl start grafana.service
# systemctl status grafana.service
# journalctl -u grafana

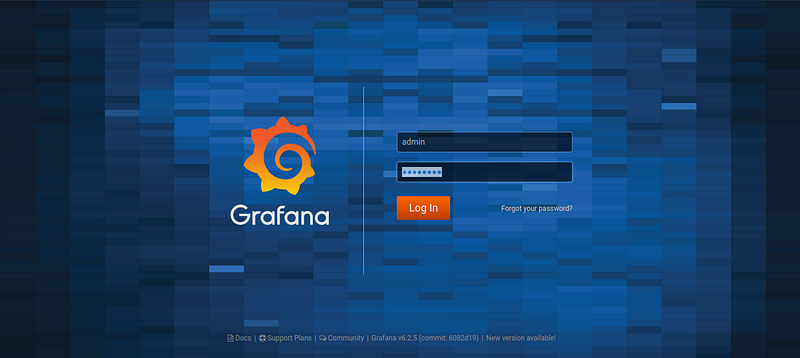

Akses web browser http://10.67.67.30:3000
Credential grafana default:
1
2
username : admin
password : admin

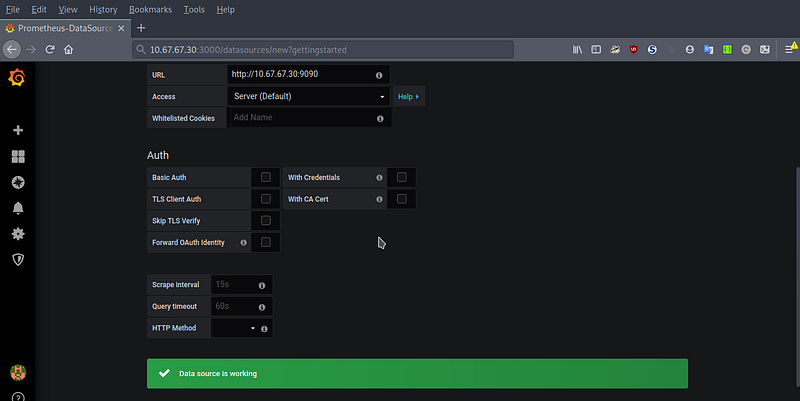

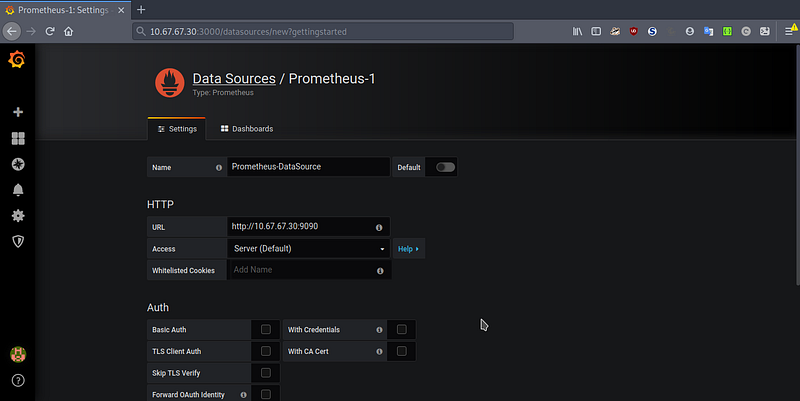

Menambahkan Data Source:

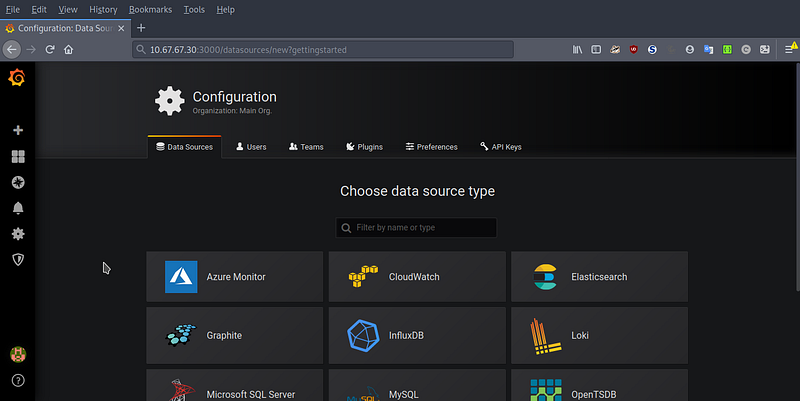

Masuk ke menu Configuration > Data Source > Add data source
Type > Prometheus

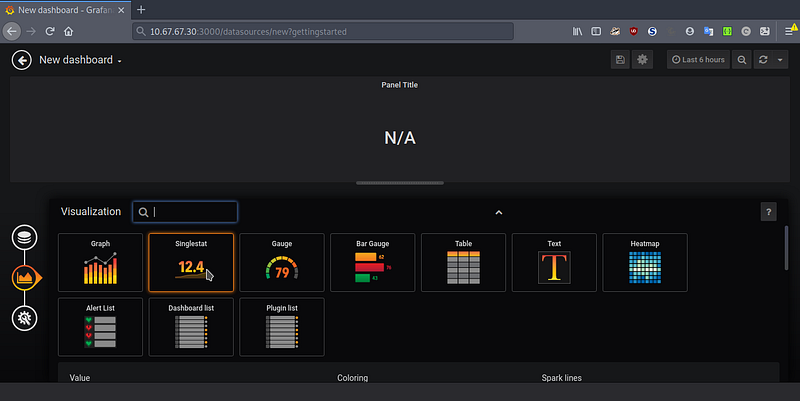

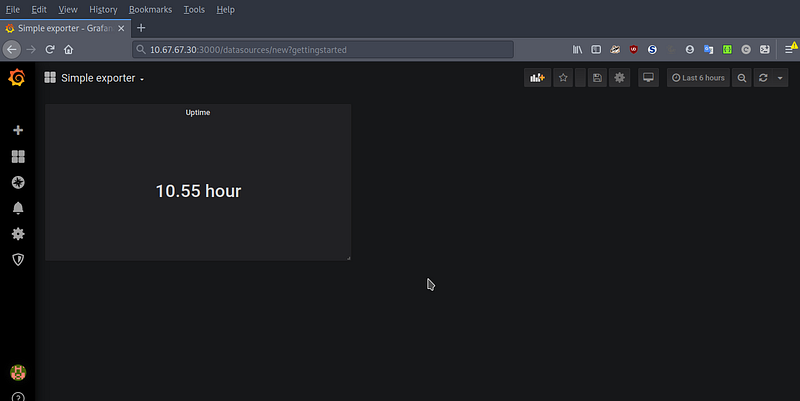

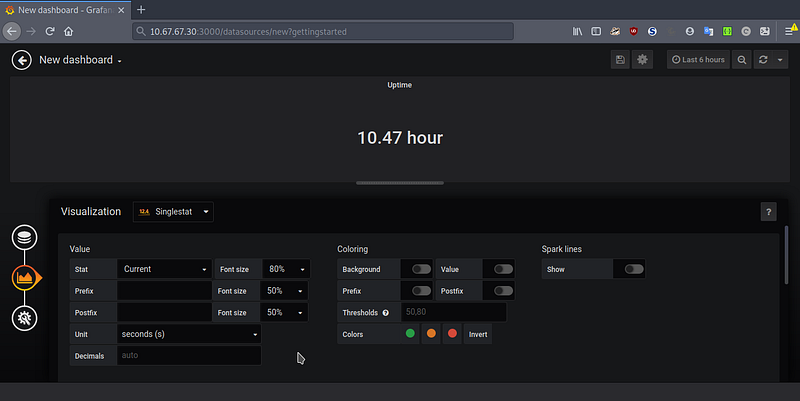

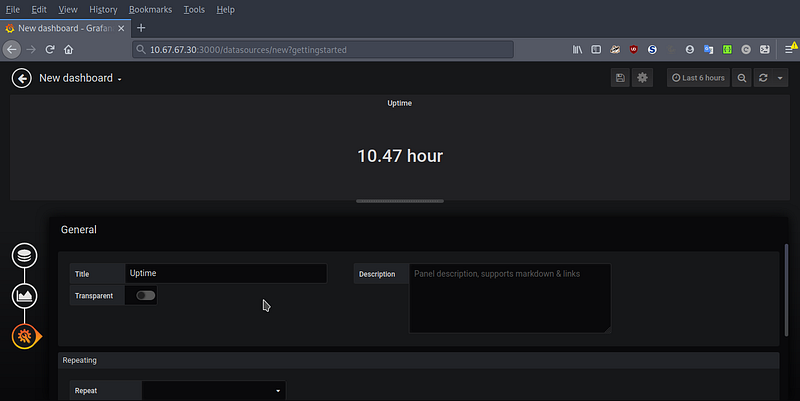

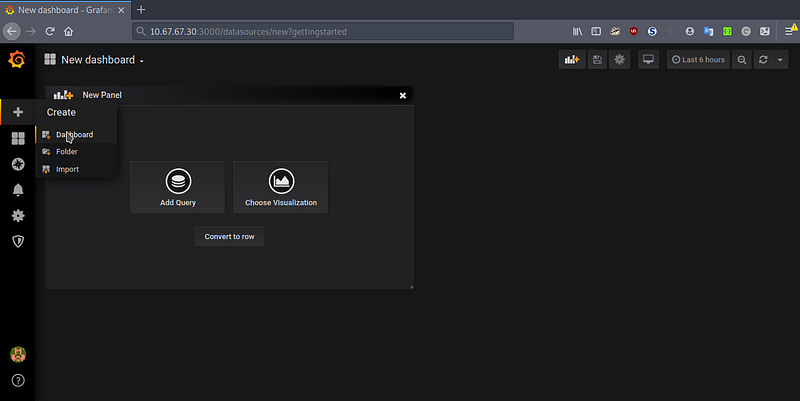

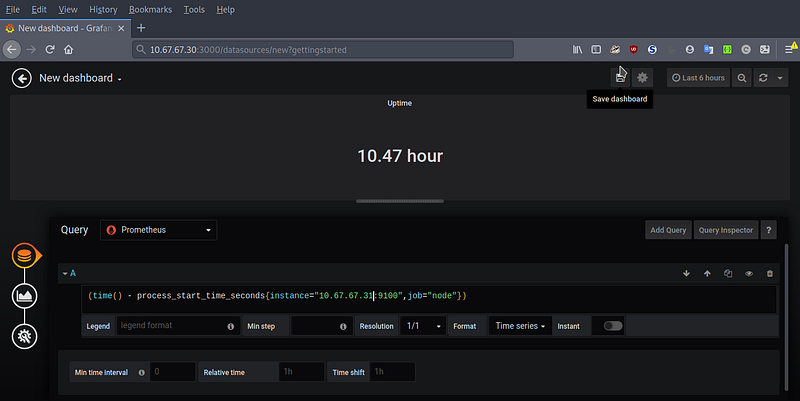

Contoh:melihat uptime pada node
Sekian dan terimakasih.
